安全目视化(可视化)管理之5S画线

某企业安全目视化(可视化)管理之5S画线工程实施方案

、需要制作警示线条的部位
      停车场、踏步楼梯、路口处马路牙、灭火器、厂房通道、路边立柱、孔洞盖板和临边护栏等部         位。所有色漆采用荧光漆。
      二、具体标准及相关要求
      1、停车场
      根据土建部指定位置设置停车位,具体颜色、尺寸、线宽和字样见下图:

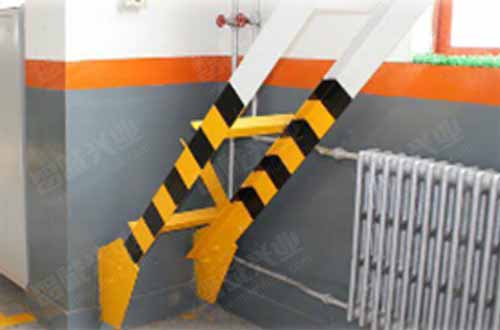

      2、踏步楼梯

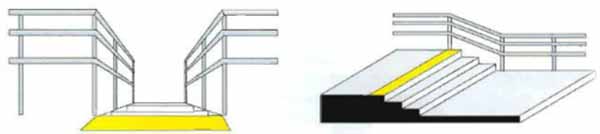

      我厂踏步楼梯分为钢制楼梯、水泥面楼梯、大理石面楼梯等,画线要求:
    (1)楼梯起始处划150mm宽黄色警示带。
    (2)横向扶手:黑黄相间,黑色和黄色各段长40cm
      3路口处马路牙道路路沿标示方法
      所有路口设置长15米的黄黑相间警示线
      4、灭火器
      画红色禁止阻塞线,线宽50,倾斜成45°角,灭火器放置后与左右两侧线保持20cm距离。
      5、厂房通道
      用黄色线作为通道外沿,主通道宽800——1200mm时黄色外沿宽度为100mm;主通道宽
      1200——1500mm时黄色外沿宽度为150mm;辅助通道宽800mm以下时黄色外沿宽度
      为50mm。生产现场室内通道用绿色标。

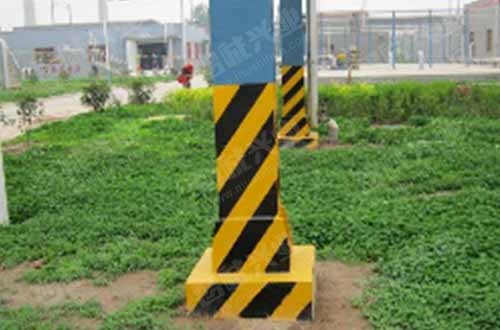

      6、路边立柱
      刷黄黑斑马线,黄黑线线宽比例1:1。交叉支撑的斑马线宽为300mm,基柱斑马线线宽
     为100mm,倾斜角45°。所有标示距离地面高1.2m处。
     7、孔洞盖板(全厂约700)
     现场所有的钢盖板均刷黄色,盖板周边使用黄黑色斑马线进行警示;黄黑线宽100mm
     斜线倾角45°,盖板拉手刷成红色。
     9、沟盖板、伸缩缝

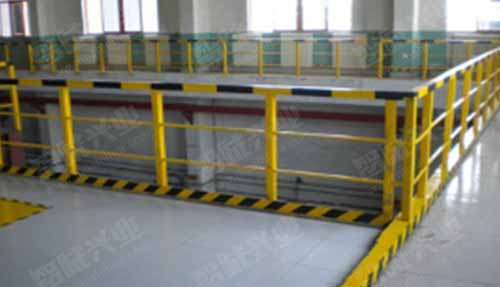

     10、临边护栏
     一成黄色,护栏顶部用黄黑斑马线警示,间距为300mm
     11、设备基座
     设备基座刷黄黑斑马线线宽100mm,左低右高,倾斜45°角;基座水平面刷黄色。
     12、易磕碰部位(全厂约500)
     刷漆或粘贴黄黑相间斑马线,线宽100mm或者50mm,倾斜角45°。
     13、设备吊耳、手门
     所有的设备吊耳、人孔手门全部刷成红色。

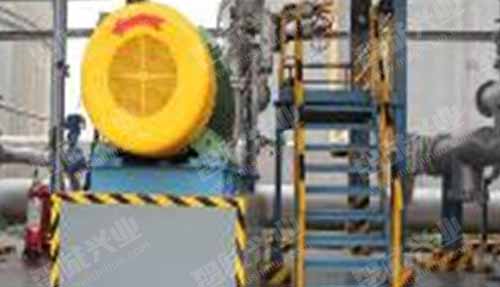

     14、电机旋转方向标示
     电机高度≤500mm,保护罩正上方(俯视)用红色箭头警示;电机高度≥500mm且
     ≤1000mm之间时,在保护罩的侧面(侧视)铜红色箭头警示,箭头方向朝上;电机高度
     >1000mm,在保护罩端面上用红色箭头警示。
     15、开门警示线
     沿开门弧线半径处画蓝色需线,线宽20mm,虚实线比例1:1
     部分参考图如下:
